| a バルク・自作カーオーディオチェック用安定化電源 12V 30A | ||

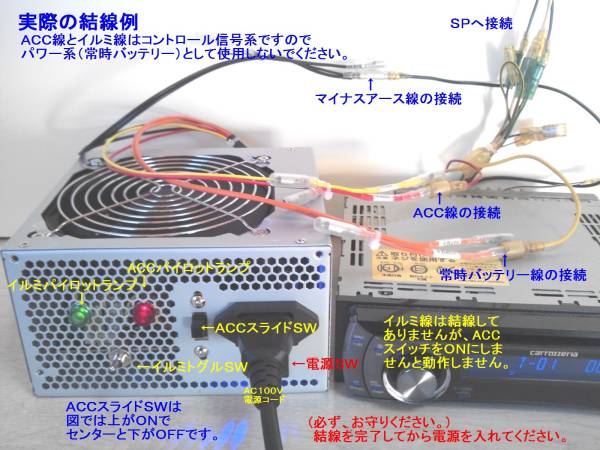

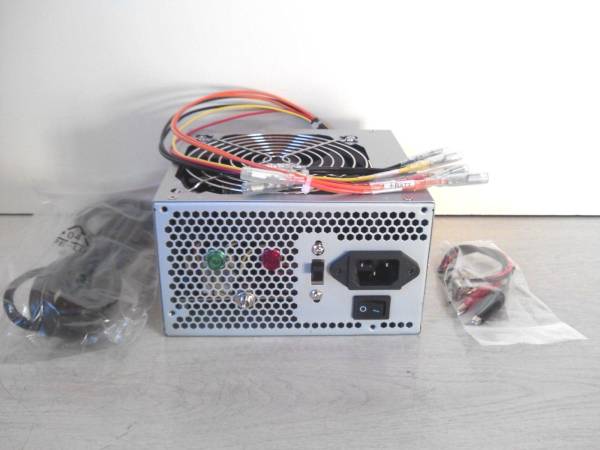

| 商品説明 | バルク・自作カーオーディオチェック用安定化電源 12V 30Aです。 回路構成もオーソドックスで安定した良い電源と思いました。お勧めの一品です。 安全のため常時バッテリー線は２本取り出しました。一方はデッキにもう一方はアンプ等にと振り分けてください。 ★商品のご説明 バルク・自作カーオーディオチェック用安定化電源 12V 30Aです。バルク品のパソコン電源を利用して自作品を作りました。工作加工時に多少の擦り傷を作ってしまった所がありますがご了承くださいますようお願い申しあげます。オートシャットオフ機能があるのである程度安心です。青のLEDをパイロットランプ代わりに内部に組み込みました。（目に悪いので長い間直視しないで下さい。）この度は、＋ＡＣＣ（アクセサリー電源）のスライドスイッチを組み込みました。（実際の車のエンジンキーの感覚でお使い下さい。）更に、イルミのトグルスイッチも組み込みました。（実際の車のライトスイッチの感覚でお使い下さい。）本体からの配線は、＋常時バッテリー線・＋ＡＣＣ線・＋イルミネーション線とマイナスアース線です。プラス線には各々ギボシを２つ付けました。アース線は２本取り出しました（ギボシ取口計３コ）。カーオーディオのマイナス線がクワ型の場合には、付属のマイナス用接続キットを利用して接続してください。更に、クワ型端子付マイナス用接続キットを作っておきました。マイナスポイントのボルトに固定してお使い下さい。長時間お使いの場合にはミノムシ・クリップ接続キットは配線容量・クリップ力・接触面積が不足ですのでご使用にならないでください。この場合にはクワ型端子の接続キットをお使いください。マイナスポイントのボルトをしっかりと締めてください。赤色のミノムシクリップも作っておきました。（容量は３Ａ以内でお願いします。純正品カーオーディオのチェックには市販のギボシ取り出しハーネスをお使い下さい。）。具体的には写真の結線例をご参照下さい。（落札者様はこの写真をご自分のフォルダーにコピーするか、又はハードコピーで保管してください。）これによりカーオーディオ本体・ＣＤチェンジャー・ＴＶ・ナビ等のチェック用にお使いください。 使用電源は家庭用ＡＣ１００Ｖです。 出力は直流１２Ｖ専用にして最大容量は30Ａあります。 本装置は、＋常時バッテリーが「橙色」、＋ＡＣＣが「赤色」、＋イルミネーションが「黄色」に決めております。皆様よりご要望がが多く寄せられましたので、各プラス線には＋ＢＡＴＴ ＋ＡＣＣ ＋ＩＬＬの表示チューブを作っておきました。出来るならば落札者様もこれをご自分の色分けとしてお決め下さいますようお願い申し上げます。これを決めておけば各メーカーの色分けに振り回される事はないと存じます。 多くのお客様よりご好評を頂いておりますが、最近お店の展示品機器用電源としての使われ方が多くなってきました。パソコンの電源だけあって長時間の使用にも耐えられます。 実際のテスト例は３枚目の写真です。CDデッキ カロ DEH-P077、12連CDチェンジャー カロ CDX-P1270、ウーハーアンプ カロ GM-X3200 ブリッジ接続、フロントSPとて家庭用ONKYO SP、ウーハーSPはFUSION FSN-WX5L 2発の構成です。 本商品は１枚目の写真です。それ以外の機器は含んでおりません。 ★商品構成 １ チェツク用電源本体 １２Ｖ ＭＡＸ 30Ａ ２ ＡＣ電源コード ３ ミノムシクリップ接続キット(赤 黒)・クワ型接続キット ★動作保証 １ヶ月間の動作保証をさせて頂きます。１ヶ月以内の初期不良の場合には返品に応じます。返品の送料はご負担ください。返金の振り込み料は私の負担とさせてください。 ★送料 ヤマト宅急便の送料を下記に記載しました。割引料金です。 代金引換の場合も下記の割引料金を適用致します。代引手数料は324円です。 宜しくお願い申し上げます。 | |
| 注意事項 | ★ご注意 自作品ですのであらゆる損害は補償致しません。電気関係が苦手な方は入札をお控えください。作業の中断や終了の時は付属のＡＣコードは抜いてください。誤ってショートした時はオートシャットオフが働き止まることがありますが、すぐ電源スイッチを切ってください。自然復帰まで少々お待ち下さい。再開する時はマイナスとプラス配線を一旦外した後、もう一度結線・確認してから電源スイッチを入れてください。特に２台同時のチェツク時にはアースを共有する事になるのでご注意ください。結線後の動作中に＋常時バッテリーとマイナス配線のギボシを抜かないでください。ショートしたとして電源が止まることがあります。更に、電源スイッチを瞬間的にON・OFFしたり、電解コンデンサーに電荷が残っている時に電源をＯＮにしますと同じ現象が起きる場合があります。これも自然復帰まで少々お待ち下さい。ご使用になる機器で初動電流（突入電流）が大きい場合には、過電流保護回路が働きシャットオフする場合があります。 この度は、カーオーディオ・ナビ等の本体を各種設定した後の本体メモリー動作確認のため＋ＡＣＣに関して実際の車のエンジンキーに相当するON・OFFによりチェツクするためにスライドスイッチを組み込みました。更に、イルミのトグルスイッチも組み込みました。（ACCスイッチをONにしませんとイルミのスイッチは動作しません。）ＡＣＣとイルミの確認用パイロットランプも組み込みました。（お店の展示品などで一度本体メモリー設定をしたのに電源を落としてしまうと再度設定をし直さなくてはなりませんのでその手間が省けます。しかし、閉店の時は本装置のメイン電源をお切り下さいますよう御願い申し上げます。イルミに関しては意外にチェツクされていないと思います。単にディスプレイの明るさを抑えるだけでなく機器によっては独特の表示を行わせる物もあります。機器の完全チェツクにはイルミの動作確認も必要と存じます。） （ご使用の機器によっては＋ＡＣＣスイッチをOFFの状態で本装置の電源を入れた後、＋ＡＣＣスイッチをONにすると本装置が過電流と判断してシャットオフする場合があります。) 冷却ファンカバーがありますが危険ですのでお子様のいる時はさけてください。更に、付属の各種接続キットは強度を確保するためにハンダ付けをしてありますので、実際の車には使用しないようお願い申し上げます。 本装置を充電器として使用しないようお願い申し上げます。 カーオーディオ以外でも多目的に車の各種電装品のチェツクに活用できますが、最大出力30Ａ以内でお願い致します。（因みに、ＣＤ再生でも高出力で１０Ａぐらいになります。しかし、これはあくまでもピーク数値であってそこまでボリュームを上げる事はまずないと思います）。特にウーハー・アンプによる高出力又はＴＶ及びナビ等とを併用してチェツクするときはご注意下さい。 それでは宜しくお願い申し上げます。 | |
